一、產品簡介

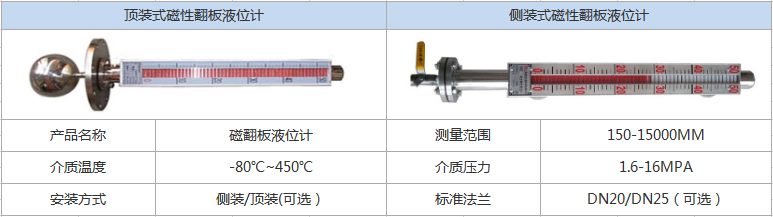

磁翻板液位計是根據浮力原理和磁性耦合作用原理工作的，由本體、磁翻柱（由紅、白雙色磁性小翻柱組成）、浮子、法蘭蓋等組成。用于各類液體容器的液位測量，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下**地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位，界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。由于具有磁性耦合隔離器密閉結構，尤其適用于易燃、易爆和腐蝕有毒液位檢測，從而使原復雜環境的液位檢測手段變得簡單和安全。
二、產品特點
●顯示器面板加寬設計，使可視距離和可視角度大大增加，標尺刻度和數字更加粗大清晰，外形美觀大氣；
●各種液體以及高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量；
●現場指示、信號遠傳（4~20mA或HART）、一機多能；
●顯示器以紅色指示液位，直觀、醒目；
●測量范圍大、全過程測量無盲區；
●顯示器與被測介質隔離，安全；
●可選配報警器、變送器；
●獨特的顯示面板端蓋設計和玻璃封膠工藝，使整機防護等級達到IP66/67；
●配套的磁開關和干簧管遠傳變送器通過隔爆和本安的雙重防爆認證；
●采用304無縫不銹鋼管，經濟實用。
三、技術參數
1、正常工作條件
環境溫度：-20～80℃；
相對濕度：5%～100%（包括直接濕）；
環境壓力：86kPa～108 kPa；
測量范圍：0～12 m（可選）；
顯示精度：±10 mm；
介質壓力：25.0 MPa及以下（可選）；
介質溫度：-40～450℃（類型可選）；
介質密度：≥.0.5g/cm3；
介質粘度： ≤0.05Pa·S；
接液材質：不銹鋼、PVC、Ti等；
連接方式：法蘭、螺紋（按用戶所需）；
2、報警開關
觸點容量：AC220V 0.5A
或DC24V 0.8A；
開關類型：無源 干接點；
開關形式：常開、常閉、自保持；
電氣壽命：＞10萬次（和控制功率有關）；
上限負載電流：3A（部分型號）；
**接觸電阻：150mΩ。
3、變送輸出模塊
輸出信號：4～20mA/ HART / RS485；
負載電阻：500Ω（在24VDC供電時）；
供電電源：DC24V、50mA；
環境溫度：-40～60℃；
精度：
測量范圍 0～0.5 0.5～2 ＞2
基本誤差 ±2% ±1.5% ±1%
出 線 口：M20×1.5（默認）；
防爆形式：隔爆型 Ex dⅡCT6 、
本安型 Ex iaⅡCT6。
四、產品選型
一、產品選型表
| 代 號 | 顯示方式 | |||||||
| 就地顯示 | ||||||||
| 就地顯示+4～20mA遠傳 | ||||||||
| 代號 | 安裝方式 | |||||||
| C | 側裝式 | |||||||
| D | 頂裝式 | |||||||
| 代號 | 類型 | |||||||
| 無 | 基型 | |||||||
| W | 保溫型 | |||||||
| J | 防腐型 | |||||||
| S | 防霜型 | |||||||
| Z | 保溫防腐型 | |||||||
| Y | 頂裝防腐型 | |||||||
| 代號 | 報警控制 | |||||||
| 0 | 無報警 | |||||||
| 1 | 帶上限報警 | |||||||
| 2 | 帶下限報警 | |||||||
| 3 | 帶上下限報警 | |||||||
| 代號 | 浮子材質 | 代號 | 本體材質 | |||||
| P | 不銹鋼 | P | 不銹鋼 | |||||
| L | 防銹鋁 | L | 防銹鋁 | |||||
| T | 鈦 | T | 鈦 | |||||
| S | PVC塑料 | S | PVC塑料 | |||||
| F | 氟塑包裹 | F | 氟塑管 | |||||
| PF | 內襯四氟 | |||||||
| PP | 內襯丙烯 | |||||||
| PE | 內襯乙烯 | |||||||
| 代 號 | 待標明的數據 | |||||||
| B1 | 標注法蘭標準、通徑、壓力等級 | |||||||
| B2 | 標注實際操作溫度 | |||||||
| B3 | 標注實際操作壓力 | |||||||
| B4 | 標注測量介質的密度 | |||||||
| B5 | 標注訂貨長度，或提供法蘭間距 | |||||||
二、安裝使用和維護
1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝垂直，**偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加
中間支撐點。
3、液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘
調整好零液位。
4、液位計護導管和主體導管保持垂直
5、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
