一、產品簡介
經濟型藍屏無紙記錄儀可與各類傳感器、變送器配合，可以實現對溫度、壓力、液位、流量等過程量的測量、變換、顯示、記錄、轉儲、通訊和控制。采用了分辨率為128×64的圖形點陣液晶，全中文顯示界面，操作方便，顯示內容豐富，包括測量值、工程量單位、報警信息、實時鐘、實時曲線、歷史曲線、記錄功能。適用于電壓、電流、熱電阻、熱電偶、mV、遠傳壓力表等類型的信號。4點報警輸出，可選擇10種報警方式，報警靈敏度獨立設定。具備延時報警功能，可記憶*近6次報警的通道、時間、報警方式。全透明、高速、有效的網絡化通訊接口，實現計算機與儀表間的數據傳送和控制。控制權轉移功能使計算機可以直接控制儀表的報警輸出、變送輸出。4M內存用于測量值記錄，可記錄26萬次數據。數據可通過歷史曲線追憶，可通過通訊讀取。具備USB接口，可隨時將記錄的歷史數據轉存到U盤上。
二、產品特點
●支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；
●支持標準串行通訊接口：RS232C和RS485，支持Modbus RTU協議；
●支持現場總線CAN傳輸，可實現總線通訊及總線控制功能；
●配備USB接口，兼容 1.1 、2.0 優盤，兼容非品牌U盤；兼容2G、4G、6G、8G、16G U盤；歷史數據轉存快捷方便；
●標準串行通訊接口：RS232C和RS485，支持Modbus RTU協議；
●采用有效綠色開關電源，交直流兩用，85～264VAC或120～370VDC電壓輸入，輸入頻率范圍47～63Hz；
●儀表集成硬件實時時鐘，掉電情況下時鐘也能**運行，更方便企業計量管理；
●多種附加功能可選：歷史曲線、累積報表、變送輸出等，注：開通附加功能需定制；
●采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現4路信號采集、記錄、顯示和2路報警；
●采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電******丟失數據；
●物理全隔離輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
●顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
●剪貼板的復制和粘貼功能方便用戶的參數設置；
●2路繼電器報警輸出，同時指示各路報警的下下限、下限、上限、上上限報警。
三、技術參數
1、屏幕：128*64點陣藍屏液晶顯示器（LCD）
2、精度：實時顯示：±0.2% F.S.；追憶精度：±0.2% F.S.
3、處理器：采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警
4、存儲模塊：采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息
5、輸入規格：全隔離輸入，**支持4路模擬量輸入+1路頻率輸入
6、輸入功能：
●電壓輸入：0-5V、1-5V、0-20mV、0-100mV
●電流輸入：0-10mA、4-20mA，（0-20mA輸入需在訂貨時注明）
●電阻輸入：Res
●頻率輸入：頻率信號（PI）（頻率范圍：0.5-5000HZ，**頻率范圍可定制）
●熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）
●熱電偶：S、B、K、T、R、E、N、J
●輻射高溫計：F1、F2
●鎢錸：WRe3-25、WRe5-26
7、輸出功能：
●配電輸出：變送器集中配電+24VDC，標準配電＜30mA（**負載能力可定制），支持多種規格集中配電（如12VDC、5VDC配電輸出）
●變送輸出：*多支持2路通道的4-20mA標準電流變送輸出，負載能力750Ω（**），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸
●繼電器報警輸出：*多支持4路繼電器報警輸出，觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警
8、通訊打?。?/p>
●通訊接口：RS232C或RS485，支持Modbus RTU協議，波特率----（1200、2400、9600、19200、38400、57600）
●打印接口：RS232C直接連接微型打印機，波特率1200
9、記錄功能：
●記錄容量：64/128/192/248MB（FLASH容量可選擇）；
●記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；
●記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下（代入數值的單位要與公式中一致）：
10、數據轉存：數據備份和轉存：支持USB 1.1 、2.0 優盤，支持1G到16G的U盤進行數據轉存，兼容性強，可兼容市面上絕大多數的U盤（推薦使用工業版優盤）
11、供電電源：220VAC，50HZ交流電源供電，支持24VDC（22VDC-28VDC）直流電源供電，支持12VDC（11.2VDC-16VDC）直流電源供電
12、保護功能：
●斷電保護：內置存儲器保護參數和歷史數據，斷電后保存
●時鐘保護：集成硬件時鐘，掉電后也能**運行
13、誤差精度：
●熱電偶冷端補償誤差：±2℃
●時鐘誤差：±2 秒/天
14、工作環境：
●環境溫度：0～50℃（避免日光直曬）
●環境濕度：0～85%R.H（無凝結）
15、儀表凈重：凈重：≤1.0Kg
四、產品選型
一、經濟型藍屏無紙記錄儀安裝接線

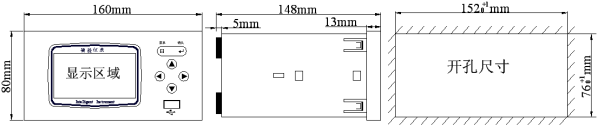

1、儀表尺寸

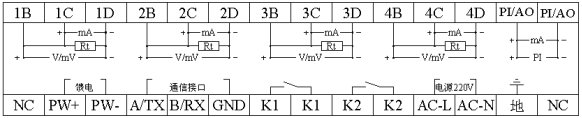

2、端子接線

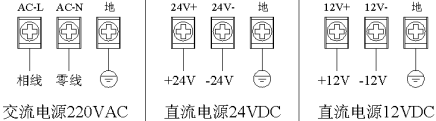

3、交/直流電源輸入接線

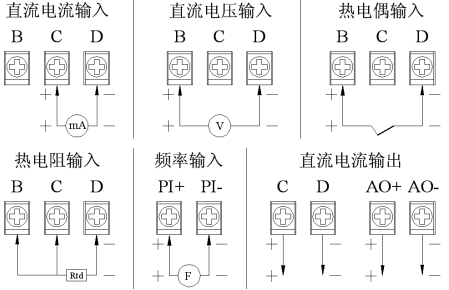

4、輸入/輸出信號接線

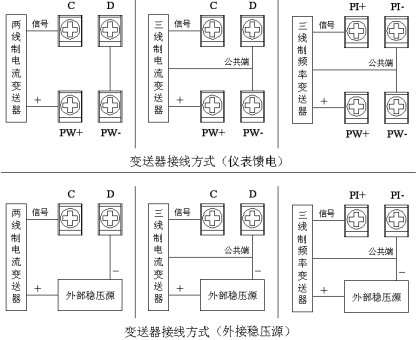

5、變送器接線

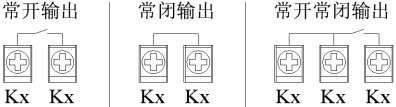

6、繼電器觸點輸出接線
二、經濟型藍屏無紙記錄儀操作使用

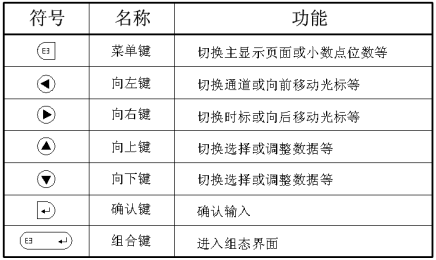

1、按鍵說明

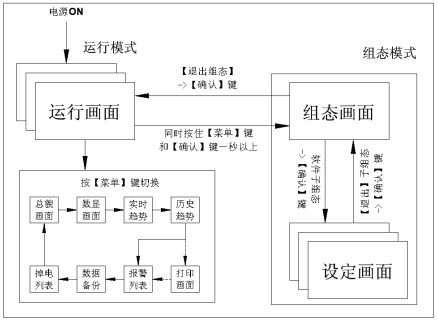

2、使用模式
- 瀏覽：
