- 商品名稱：手持式超聲波流量計
- 添加時間：2023-08-14 16:24:10
- 電 話：13101880682
郵 箱：njbldyb@163.com
一、產品簡介
1、產品概述
手持式超聲波流量計用于測量各種能夠傳導超聲波的單一均勻的液體的流量及熱量。手持式超聲波流量計采用非接觸測量方式，測量范圍大，沒有活動機械部件，不受系統的壓力和惡劣環境的影響，已成功應用于水、純水、海水、污水、化工液體、江河水、燃料油等流體的計量工作中。手持式超聲波流量計體積小巧，內置可充電鎳氫電池，充電后可連續工作12小時以上，像手機一樣使用方便。采用低電壓、多脈沖發射電路，測量精度、使用壽命及**性大幅提高，采用雙平衡信號差分發射、接收電路，可有效抵御變頻器、電視塔、高壓線等強干擾源的干擾。
2、工作原理

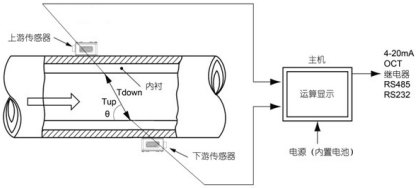

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間相同（可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
其關系符合下面表達式：
二、產品特點
●體積小，重量輕；
●高精度測量，測量范圍大；
●大屏幕液晶顯示；
●將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量；
●選用不同型號的傳感器 , 可實現口徑 DN20 ～ DN6000 管道流量的測量、；
●內置大容量鎳氫充電電池 ,可支持流量計連續工作 12 小時以上；
●可同時顯示累積流量，瞬時流量，流速，工作狀態等；
●內置數據記錄器，空間為24k字節，可以存儲2000行的測量數據；
●RS-232標準數據接口。

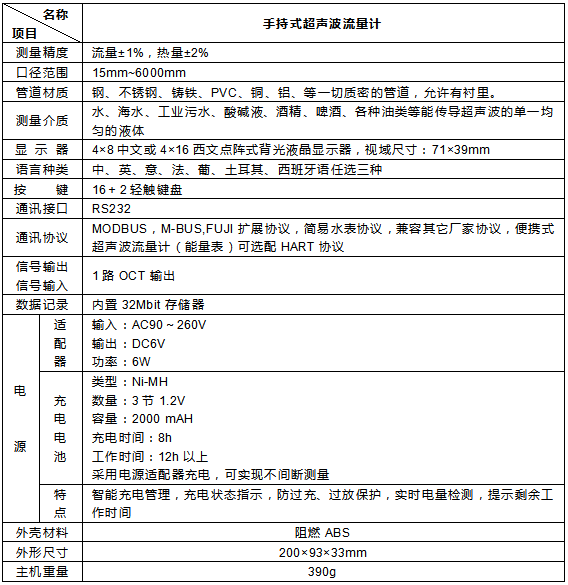

三、技術參數
四、產品選型
一、手持式超聲波流量計各部件名稱及說明
1、測量組成圖
2、正面視圖
3、側視圖
4、底視圖
二、手持式超聲波流量計安裝與調試
1、安裝方法的選擇

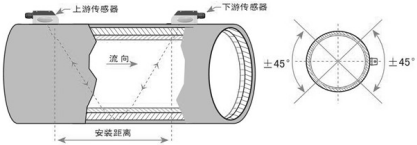

①V法安裝
DN15mm～200mm的管道優先選用V法，安裝時兩傳感器水平對齊，其中心線與管道軸線平行即可，并注意發射方向一定相對（兩個傳感器方向朝里）。V法具有使用方便，測量**的特點。對于口徑小于DN50mm的管道安裝精度較高，請注意信號強度、信號質量、傳輸時間比這幾個參數。

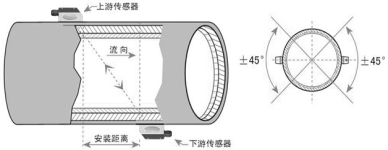

②Z法安裝
DN200mm～6000mm的管道優先選用Z法，在V法測不到信號或信號質量差時也可選用Z法。安裝時讓兩個傳感器之間沿管軸方向的垂直距離等于安裝距離，并且**兩個傳感器在同一軸面上即可，并注意發射方向一定相對（兩個傳感器方向朝里）。由于Z法是超聲波在介質傳播中直接收發，信號沒有反射，因而信號強度衰減*小。所以，Z法信號強度較高，適用于口徑較大、介質含雜質或氣泡、管道有結垢等超聲波信號衰減較大的場合。
2、輸入測量參數，獲得安裝距離
在開始測量前需要對流量計進行初始設置，設置完成后可以獲得傳感器安裝距離，這個距離是指兩傳感器的*內邊緣距離，并按此數據安裝傳感器。
3、處理安裝點
手持式超聲波流量計傳感器安裝點有兩個，分為上游傳感器和下游傳感器。在處理這兩個安裝點時，一個安裝點的處理面積和傳感器大小差不多即可，另一個安裝點的處理面積應該是傳感器面積大小的2倍左右（以安裝點為中心），以便于調試信號。首先將管外欲安裝傳感器的區域清理干凈，除掉銹跡和油漆。如有防銹層也應去掉，**用打磨機打磨出金屬光澤，再用干凈抹布擦去油污和灰塵。
4、傳感器的固定

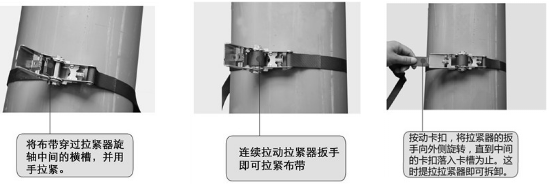

在傳感器的信號發生體上涂抹2～3mm厚的隨機附帶的耦合劑，然后把傳感器緊貼在管壁上粘好，注意傳感器的發射方向要正確，傳感器和管壁之間不能有空氣及沙礫。傳感器定位后用布帶或拉緊器緊固。
5、傳感器的調試
在處理面積較大的安裝點的中心位置涂抹4～5mm厚的隨機附帶的耦合劑（涂抹耦合劑是為了隔絕傳感器表面和管道表面的空氣，減小超聲波在不同介質中傳播時的損耗），然后把傳感器緊貼在管壁上粘好，注意傳感器的發射方向要正確，傳感器和管壁之間不能有空氣及沙礫。以中心點為基準首先在水平方向輕微移動傳感器找到信號強度和Q值的**值，然后在垂直方向輕微移動傳感器找到信號強度和Q值的**值。然后輕微調整傳感器的發射角度找到信號強度和Q值的**值。這時就可以將傳感器定位。
①管道表面處理的越干凈可能會使信號強度和Q值越高。
②安裝時把安裝傳感器的管道區域清理干凈，使之露出金屬的原有光澤。傳感器與管道的接觸部分四周要涂耦合劑，以防空氣、沙塵或銹跡進入，影響超聲波信號傳輸。
