- 商品名稱：文丘里流量計
- 添加時間：2023-08-14 17:04:45
- 電 話：13101880682
郵 箱：njbldyb@163.com
一、產品簡介
經典文丘里管流量計是根據文丘里效應開發的一種節流式流量傳感器，是一種標準節流裝置。文丘里管按結構分為標準文丘管和通用文丘里管。標準（經典）文丘里管按其制造方法不同分為具有粗鑄收縮段的標準文丘里、具有機械加工收縮段的標準文丘里、具有粗焊鐵板收縮段的標準文丘里。標準文丘里按國標GB/T2624-2006進行設計制造，按國標JJG640-94進行檢定。通用文丘里系列流量傳感器除了繼承了標準文丘里管**度高，重復性好，壓損小，所需前直管道短等優點，還具備自身裝置小，防堵的優點?？捎糜趦上蛄鳎煜嗔?，低流速、大管徑，異形管道等復雜流量問題的測量。在標準節流裝置中，它所要求的上、下游直管道*短、壓力損失*小、性能穩定、維護方便。因其計算**、能耗小，已廣泛用于石油、化工、電力、冶金行業。
二、產品特點
●結構簡單，耐用，性能穩定；
●計算**、能耗??；
●可用于液體、氣體、蒸汽及兩相流等各種臟污介質；
●易安裝，維護方便；
●測量范圍寬，可根據用戶使用條件和要求進行設計；
●安裝方便，在測量管道上直接開孔將裝置插入后固定即可；
●可適用于不規則形狀的管道；
●可加裝吹掃裝置，使用過程中可直接清理；
●在標準節流裝置中，它所要求的上、下游直管段*短，壓力損失*小；
●經典文丘里管流量計是按國標GB/T2624設計制造，按國標JJG640檢定的標準節流裝置，無需標定。
在標準節流裝置中，它所要求的上、下游直管段*短，壓力損失*小。
三、技術參數
1、公稱直徑： 50mm≤DN≤3000mm ；
粗鑄收縮段：100mm≤DN≤1600mm；
機械加工收縮段：20mm≤DN≤250mm；
粗焊鐵板收縮段：100mm≤DN≤3000mm；
2、節流孔徑比β：0.3≤β≤0.75；
粗鑄收縮段：0.3≤β≤0.75；
機械加工收縮段：0.4≤β≤0.75；
粗焊鐵板收縮段：0.4≤β≤0.7；
3、雷諾數范圍： 2×105≤ReD≤2×106；
粗鑄收縮段：2×105≤ReD≤2×106；
機械加工收縮段：2×105≤ReD≤106；
粗焊鐵板收縮段：2×105≤ReD≤2×106；
4、精度等級：0.5級、1級、1.5級、2級；
5、工作壓力：公稱壓力：PN≤42Mpa；
6、介質溫度：-50℃≤t≤500℃；
7、參照標準：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004；、
8、連接方式：法蘭連接、焊接、螺紋。
四、產品選型
結構形式
| LG | ||||||||||||||||
| 公稱通徑 | -XXX | 100表示DN100 | ||||||||||||||
| 本體類型 | A | 標準孔板 | ||||||||||||||
| B | 標準噴嘴 | |||||||||||||||
| C | 長頸噴嘴 | |||||||||||||||
| D | 經典文丘里 | |||||||||||||||
| E | 粗旱文丘里 | |||||||||||||||
| F | 粗鑄文丘里 | |||||||||||||||
| G | 文丘里噴嘴 | |||||||||||||||
| H | 雙文丘里（插入式） | |||||||||||||||
| I | 雙文丘里（內藏式） | |||||||||||||||
| J | 環形孔板 | |||||||||||||||
| K | 圓缺孔板 | |||||||||||||||
| L | 偏心孔板 | |||||||||||||||
| M | 高壓透鏡孔板 | |||||||||||||||
| N | 雙重1/4圓噴嘴 | |||||||||||||||
| O | 雙重孔板 | |||||||||||||||
| P | 端頭孔板 | |||||||||||||||
| Q | 錐形孔板 | |||||||||||||||
| R | 寬邊孔板 | |||||||||||||||
| S | 限流孔板 | |||||||||||||||
| T | 機翼測風裝置 | |||||||||||||||
| U | 橫截面 | |||||||||||||||
| 取壓方式 | 1 | 角接取壓 | ||||||||||||||
| 2 | 鉆孔取壓 | |||||||||||||||
| 3 | 法蘭取壓 | |||||||||||||||
| 4 | 徑距取壓 | |||||||||||||||
| 本體法蘭材質 | 1 | 碳鋼 | ||||||||||||||
| 2 | 不銹鋼 | |||||||||||||||
| 3 | 合金鋼 | |||||||||||||||
| 4 | 非金屬 | |||||||||||||||
| 節流件材質 | S | 304不銹鋼 | ||||||||||||||
| L | 316L不銹鋼 | |||||||||||||||
| Q | 其他 | |||||||||||||||
| 結構形式 | Z | 智能一體化 | ||||||||||||||
| L | 分體式 | |||||||||||||||
| 測量介質 | 1 | 液體 | ||||||||||||||
| 2 | 氣體 | |||||||||||||||
| 3 | 蒸汽 | |||||||||||||||
| 管道靜壓 | A | 0~0.6MPa | ||||||||||||||
| B | 0~1.0MPa | |||||||||||||||
| C | 0~1.6MPa | |||||||||||||||
| D | 0~2.5MPa | |||||||||||||||
| E | 0~1.0MPa | |||||||||||||||
| F | 0~6.3MPa | |||||||||||||||
| G | 0~10MPa | |||||||||||||||
| H | 0~16MPa | |||||||||||||||
| I | 0~25MPa | |||||||||||||||
| J | 0~42MPa | |||||||||||||||
| 安裝形式 | 1 | 管道焊接式 | ||||||||||||||
| 2 | 法蘭連接式 | |||||||||||||||
| 3 | 一體化式 | |||||||||||||||
| 工藝條件 | 0 | 普通 | ||||||||||||||
| 1 | 防腐 | |||||||||||||||
| 2 | 高溫 | |||||||||||||||
| 3 | 防爆 | |||||||||||||||
| 補償方式 | 0 | 無補償 | ||||||||||||||
| P | 單壓力補償 | |||||||||||||||
| T | 單溫度補償 | |||||||||||||||
| Q | 溫壓補償 | |||||||||||||||
| 一體化信號輸出 | 0 | 無 | ||||||||||||||
| 1 | 4~20mA | |||||||||||||||
| 2 | 脈沖 | |||||||||||||||
| 3 | Hart | |||||||||||||||
| 一體化供電方式 | 0 | 內部電池供電 | ||||||||||||||
| 1 | 電池與24VDC雙選擇供電 | |||||||||||||||
| 2 | 外24VDC供電 | |||||||||||||||

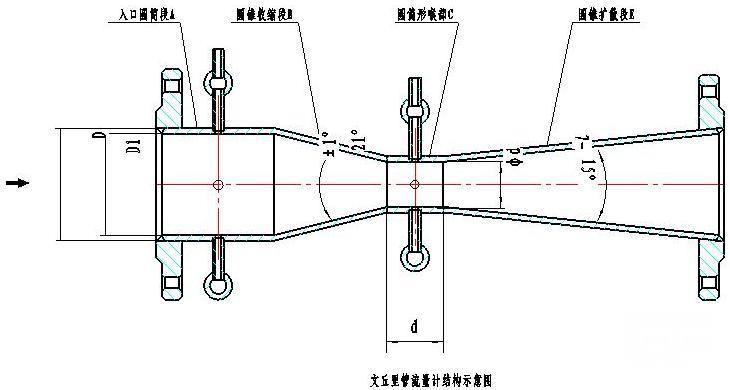

●經典文丘里管的軸向截面見上圖。它是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D，其長度等于D；收縮段B為圓錐形，并有21°±1°的夾角；喉部C為直徑d的圓筒形，其長度等于d；擴散段E為圓錐形，擴散角7°～15°。
●經典文丘里管的收縮段分三種形式：粗鑄收縮段，機械加工收縮段，粗焊鐵板收縮段。
●經典文丘里管的上游取壓口和喉部取壓口做成幾個（不少于4個）單獨的管壁取壓口形式，用均壓環把幾個單獨管壁取壓連接起來。當d≥33.3mm時，喉部取壓口的直徑為4～10mm，上游取壓口直徑應不大于0.1D；當d≤33.3mm時，喉部取壓口直徑為0.1d～0.13d，上游取壓口的直徑為0.1d～0.1D、。
